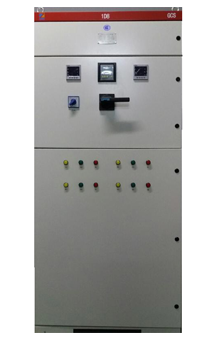

概述

      ZTSC-D型無功動態補償裝置是機電一體化設計的新一代無功補償設備,廣泛用于0.4KV線路中,可對感性無功進行自動補償。該設備應用最新微機技術,可自動跟蹤、自動補償，無觸點、無涌流、無諧波，數字顯示，設置方便。晶閘管開關采用過零投切技術，電容器主接線可以星接、角接或三相電容器角外控制。該設備可以進行自我保護、自動運行，當外部電網出現故障或停電時自動退出運行，電網恢復正?；騺?lái)電后自動恢復運行。柜體有GGD、GCK、GCS、MNS等形式，可以方便地與現有配電柜、開關柜連用。

適用范圍

      ZTSC-D型無功動態補償裝置適用于交流50Hz、額定電壓為660V以下、負載功率變化較大、對電壓波動和功率因數有較高要求的電力、建材、汽車、石油、化工、冶金、鐵路、港口、煤礦、油田等行業。

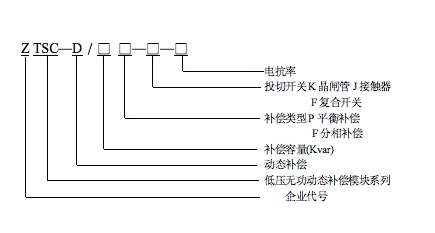

型號及含義

     1.環境溫度：－5℃～＋40℃。
     2.相對濕度：≤85％（±2℃5）。
     3.海拔高度：≤2000m。
     4.安裝環境：周?chē)橘|(zhì)無爆炸及易燃危險、無足以損壞絕緣及腐 蝕金屬的氣體、無導電塵埃。安裝地點無劇烈振動及顛簸，安裝傾斜度<5%。
     5.電網中諧波總量：≤ 5％。

主要技術參數

     1.電網電壓：400V±20%;

     2.取樣信號：無功功率；
     3.動態相應時間：≤20ms；
     4.延時設定范圍：動態0.1S～5S、靜態10S~100S；
     5.補償級數：1～12級；
     6.目標功率因數：0.9～1；
     7.接線方式：Y、△、角外；
     8. CT變化：50/5～3000/5；
     9.保護功能：過壓切除、閉鎖、欠壓、過流、缺相、上電延時等；
     10.接口：RS232（根據用戶要求增設）。

工作原理

工作原理
      ZTSC-D型無功動態補償裝置由控制器、晶閘管、并聯電力電容器、電抗器、過零觸發模塊、放電及保護器件等組成。裝置實時跟蹤測量負荷的電壓、電流、無功功率及功率因數，通過微機進行分析，計算出所缺無功功率，并與預先設定的數值進行比較，自動選擇能達到最佳補償效果的補償容量并發出指令，由過零觸發模塊判斷雙向可控硅的導通時刻，完成快速、無沖擊的投入電容組。

產品功能介紹

   （1）、電容器投切原則

       A.電壓相關原則：
       a.當電網電壓高于過壓設定值426V時，逐級切除電容器，直至電壓小于電壓設定值。
       b.當電網電壓低于欠壓設定值340V時，裝置休眠。
       c.當電網電壓在過壓設定值和欠壓設定值之間時，按所需無功不足補，過補切。
       B.電流相關原則
          當某相相電流為零（斷路）時，切除該相電容器。
       C.無功相關原則
       a.當線路中感性無功達到投入設定值時，開始投入電容器。

     b.當線路中容性無功達到切除設定值時，開始切除電容器。

     D.補償過程中不產生投切振蕩、不產生涌流、不產生諧波。
   （2） 本裝置具有以下功能
       A.顯示功能
       a.顯示實時電壓值。
       b.顯示實時電流值。
       c.顯示實時無功值。
       d.顯示實時功率因數。
       B.控制功能
          根據電壓、電流和所需無功，采用1：2：3或1：2：4自由組合容量，自動計算，自動投切電容器組。
       C.保護功能
       a.過壓切除功能。
       b.過壓閉鎖功能。
       c.欠壓保護功能。
       d.延時保護功能。
       e.溫控保護功能。
       D.自動手動投切功能，手動、自動平滑轉換功能。
       E.該產品具有抗諧波功能（用戶訂貨時特別說明）
   （3） 裝置具有以下特點：
       A.自動投切、無人值守。
       B.動態響應時間快≤20ms。
       C.采用過零投切技術，投切時，無涌流，無震蕩，無諧波。
       D.使用壽命長：采用進口可控硅模塊作為電子投切開關，投切時不產生火花，不腐蝕，不氧化，是交流接觸器無法達到的理想效果。
       E.分組靈活，可采用編碼制1：2：3或等比制1：2：4
       F.自我保護功能完善。
       G.裝置自身消耗功率：≤10W。
       H.電容器放電：從電壓峰值降至50V，歷時小于3min。
       I.保護接地：
          柜體內專設接地螺釘，柜體任一處、電器元件金屬外殼與接地螺釘間電阻≤0.01Ω。

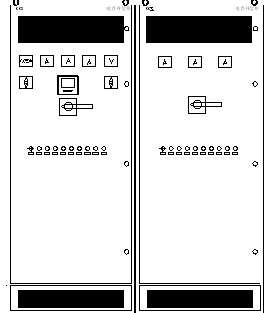

外形結構及安裝尺寸

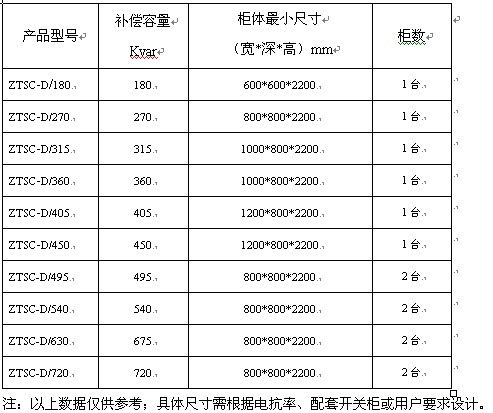

產品型號及規格

控制器使用說明

    a) 技術參數
        i.   測量系統：三相；
        ii.  測量電壓：400V 50Hz；
        iii. 測量電流：≤5A；
        iv. 電流輸入阻抗：<0.1Ω；
        v.  輸入接點容量：動態12V  30Ma／支路；
                                  靜態5A  220V／支路；
        vi. 控制靈敏度：150mA；
        vii.工作電壓：220V ±20% 50Hz；
        viii.電流互感器變化：50/5～300/5；
        ix. 過壓保護：400V～480V 步長2V；
        x.  目標功率因數：0.9～1.00步長0.01;
        xi. 欠壓保護：<300V；
        xii. 投入門限：1.2Qc（內定）；
        xiii.切除門限：超過目標功率因數值；
        xiv.電容器容量：1～99Kvar；
        xv. 投切延時：動態0.1S～5S  步長0.1；
                             靜態10S～100S  步長10S。
    b) 功能特點
        i.  全數字化設計，人機界面采用大屏幕LCD中文液晶顯示器；
        ii. 秉承以人為本大設計理念，模塊化組裝，外表流線設計；
        iii.可實時顯示電網功率因數、電壓、電流、有功功率、無功功率電參數；
        iv.設置參數中文提示，數字輸入；
        v. 控制程序支持等容／編碼兩種投切方式；
        vi.具有手動補償／自動補償兩種工作方式；
        vii.取樣物理為無功功率，具有動態補償／靜態補償工作方式

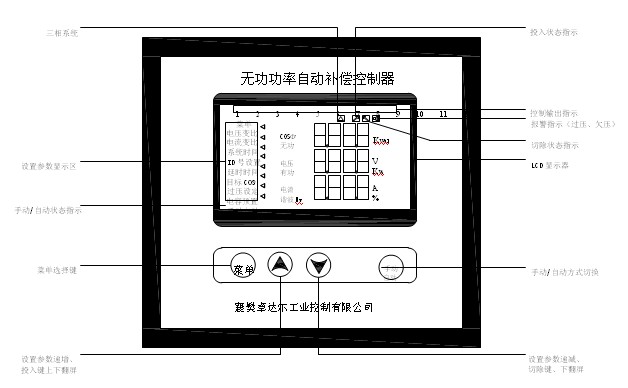

    C) 面板功能

    d) 操作方式
       i.  按“菜單”鍵，設置菜單彈出，菜單指示符指示電流變比項。右側顯示電流變比，如為1000，表示1000/5互感器，操作增減鍵即可修改。
       ii. 按“菜單”鍵，菜單指示符指示延時時間項。右側顯示投切延時時間，如20表示20S，操作增減鍵即可修改。
       iii.按“菜單”鍵，菜單指示符指示目標COSФ。右側顯示目標功率因數值時間，操作增減鍵即可修改。
       iv.按“菜單”鍵，菜單指示符指示過壓設定項。右側顯示過壓設定保護值，如420表示420V，操作增減鍵即可修改。
       v. 按“菜單”鍵，菜單指示符指示電容預置值。右側顯示C10表示第一組電容值為10Kvar，操作增減鍵即可修改電容容值。再次操作“菜單”鍵，右側顯示L12，表示12路輸出，操作增減鍵盤即可修改控制器輸出路數。再次操作“菜單”鍵，右側顯示B1表示為1：1：1等容投切方式，B2表示1：2：2編碼投切方式，操作增減鍵即可修改投切方式。
       vi.按“菜單”鍵，退出參數設定菜單。
           說明：進入菜單設置后，不操作任意鍵，15秒自動退出。
       vii.控制器LCD左下顯示手動表示控制器工作在手動投切狀態，顯示自動表示控制器在自動投切狀態，如需要更改工作方式，按手動自動按鍵切換。
       viii.控制器LCD顯示屏可 顯示第一屏COSФ、電壓、電流；第二屏無功功率、有功功率，電參數兩屏的切換，在自動運行狀態時，操作增減鍵即可切換；

安裝方式

       a) 將松脫螺絲重新緊固。
       b) 將電源A、B、C依次接至屏內刀開上端，從左至右為A、B、C。
       c) 將電源零線接至屏內刀開N相銅排上。
       d) 將接地線接至屏體接地端子上。
       e) 將系統TA接入A相電源的 電源側，有L1字樣的一面朝向電源來電方向。將TA次級K1、K2端子的K1、K2端子上。

控制操作程序

       a) 合刀開，電源指示燈亮，
       b) 轉動轉換開關“SA2”，觀察三相電壓是否符合要求。
       c) 將轉換開關“SA1”打至運行，控制器得電并開始工作。
       d) 檢查T(mén)A接線
       e) 檢查手動系統。
        i.  按控制器上“手動”鍵，控制器左下角顯示“手動”。
        ii. 每按“增”鍵一次，投入一組電容，相應燈亮。
        iii.按“減”減一次，切除一組電容，相應燈滅。
       上述操作正常，說明手動投切程序正常。
        f) 上述操作完畢后，按“自動”鍵，則設備進入自動運行狀態。
       g) 關機程序
        i. 手動切除所有電容器組。
        ii.將轉換開關“SA1”1打至“停止”處。
        iii.拉下刀開關。

運行與維護

       a) 經常觀察指示燈和各元器件，發現異常，及時停電修理。
       b) 系統運行時，避免帶電拉閘,關機程序按11.7執行。
       c) 打開門后，內部仍然有電，電容器上殘留電荷也要在1分鐘后才能放電至50V以下。操作    時應注意！
       d) 用電負荷增加后，應及時更換系統TA，并調整控制器上的變比值。
       e) 每半年進行一次檢查和清掃。
        i. 測電容器電容量，若比額定值小20％以上，則應更換電容器。
        ii.測晶閘管組合組合極間的電阻值，若小于50KΩ時，應進一步檢查是哪支晶閘管不合格并更換。
